ONLINE DISSOLVED OXYGEN AUTOMATIC ANALYZER

DOG-2082Pro 溶解氧在線自動分析儀

麵向工業水質在線監測的智能分析儀表，支持溶解氧濃度、飽和度及溫度測量，可搭配模擬溶解氧電極使用。

配備兩路4–20mA輸出、RS485 Modbus RTU通訊、清洗泵繼電器及高/低限報警繼電器，支持曆史數據和曆史曲線查看。

溶解氧範圍
0.00–50.00mg/L

飽和度範圍
0.0%–500.0%

模擬輸出
兩路4–20mA

防護等級
IP65

TECHNICAL SPECIFICATIONS

產品技術規格

產品型號 / 類型	DOG-2082Pro / 溶解氧在線自動分析儀
外殼 / 尺寸 / 重量	ABS塑料 / 144×144×104mm / 0.9kg
電源 / 功耗	100–240VAC，50/60Hz（可選24VDC）/ 4W
測量範圍	溶解氧0.00–50.00mg/L（ppm）；0.00–50000ug/L（ppb）；飽和度0.0%–500.0%；溫度-30.0–130.0℃。實際測量範圍以配套電極為準。
測量精度	溶解氧±0.1mg/L；飽和度±0.2%；溫度±0.5℃
輸出 / 通訊	兩路4–20mA輸出，RS485；Modbus RTU
繼電器	清洗泵繼電器1路；高/低限報警繼電器。觸點最大負載5A/250V AC或5A/30V DC
數據功能	支持數據記錄、曆史數據及波形顯示
語言	簡體中文、繁體中文、英文、俄文
環境	工作-20–50℃、≤95%RH（無凝結）；儲存-40–70℃、≤95%RH（無凝結）

MEASUREMENT & CONTROL

01｜電極信號采集
儀表與配套模擬溶解氧電極連接，獲取溶解氧與溫度等測量信號。

02｜濃度與飽和度顯示
現場顯示溶解氧讀數、單位、溫度、日期時間、狀態、4–20mA對應值及繼電器狀態。

03｜模擬與數字輸出
兩路4–20mA輸出與RS485 Modbus RTU通訊，便於接入現場控製與數據采集係統。

04｜清洗與報警
配置清洗泵繼電器及高/低限報警繼電器，滿足現場清洗和報警接口配置需求。

OPERATION & DATA

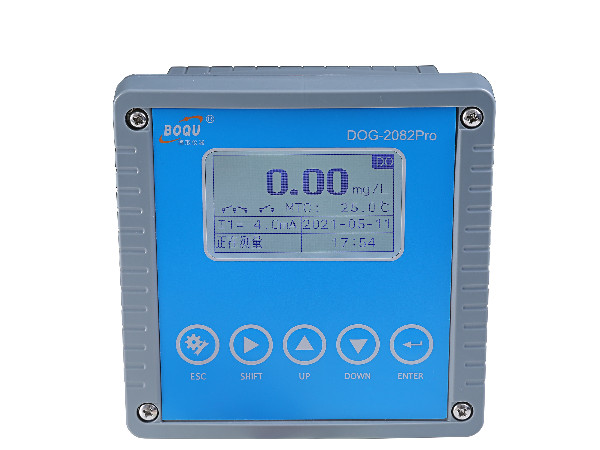

LCD + 5按鍵
通過設置、選擇、上下、確認五個按鍵完成參數設置和調整。

多語言界麵
支持簡體中文、繁體中文、英文和俄文，適配不同現場操作需求。

校準功能
支持零點校準、飽和校準及已知濃度校準，可按現場工況進行操作。

曆史與波形
支持曆史數據和波形顯示，便於運行趨勢追溯與異常複核。

APPLICATIONS & INSTALLATION

適用行業	廣泛應用於火力發電、化工、冶金、環保、製藥、生化、食品、自來水等工業水質在線監測場合。
安裝方式	采用嵌入式安裝，適配控製櫃或儀表麵板；安裝尺寸及現場布置應與控製櫃開孔和配套電極安裝方式相匹配。
電極安裝	可采用側壁式、管道式、頂部法蘭式、頂插式、沉入式或流通式安裝；傳感器不得倒置或水平安裝，應與水平方向保持15°以上傾斜角。
接線與安全	安裝和操作應由專業人員進行；連接電源前確認電壓範圍，安裝完成後應擰緊固定螺絲和線纜格蘭頭，維修前須斷電。
環境要求	避免劇烈震動、長期日照、腐蝕性氣體及強電場或磁場環境。
