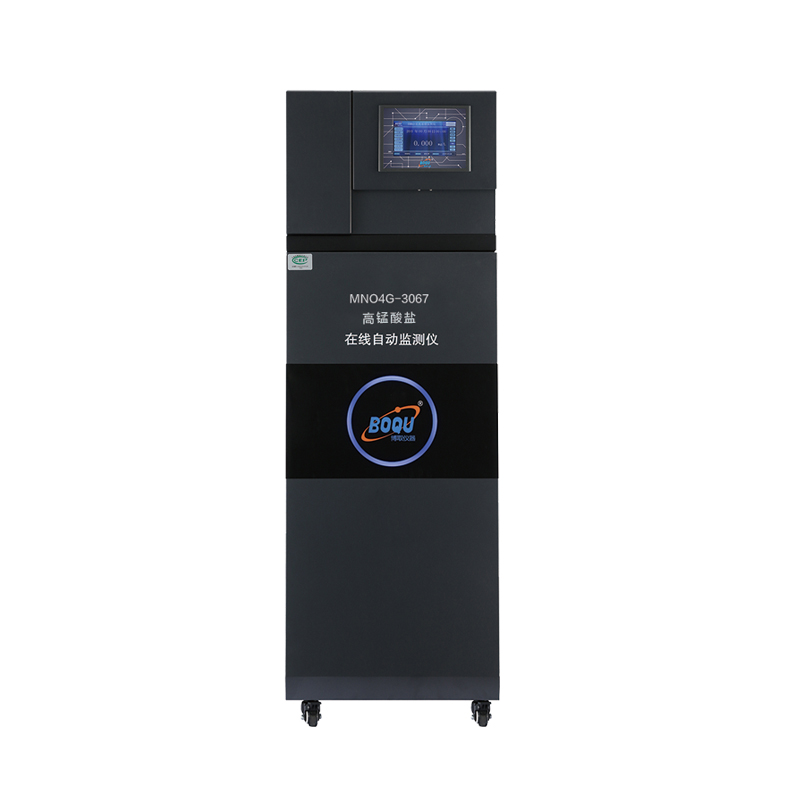

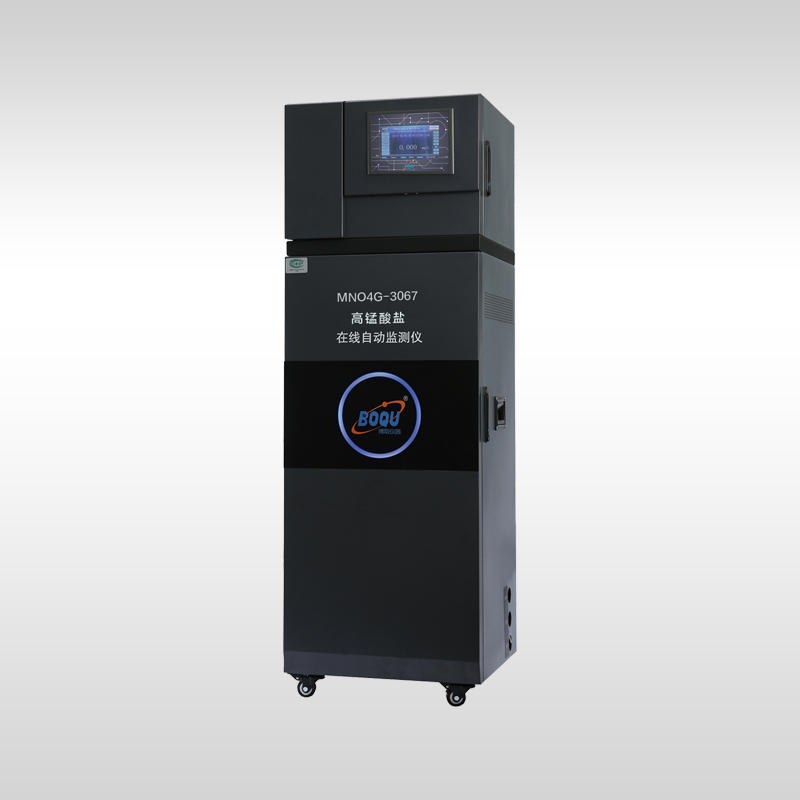

PERMANGANATE INDEX (CODmn) ONLINE AUTOMATIC MONITOR

AME-3067 高錳酸鹽水質在線自動監測儀

采用高精密度光電計量檢測技術，對地表水、生活汙水和工業廢水中的高錳酸鹽指數（CODmn）濃度進行實時在線監測。

三量程自動切換，支持定點、周期和維護測量模式，可用於現場連續監測、數據上傳與運維管理。

檢測範圍
0–10 / 0–20 / 0–50mg/L

測試周期
≤58分鍾

通訊接口
RS232 + RS485

模擬輸出
1路4–20mA

TECHNICAL SPECIFICATIONS

說明書已確認的技術規格

產品型號 / 監測項目	AME-3067 / 高錳酸鹽指數（CODmn）
檢測範圍	0–10mg/L、0–20mg/L、0–50mg/L，三量程自動切換；可根據現場實際情況擴展
測試周期	≤58分鍾
重複性誤差	±3%
零點 / 量程漂移	±5%F.S. / ±5%F.S.
定量下限	≤0.5mg/L（示值誤差±30%）
直線性 / 實際水樣比對	±10% / ±10%
接口	1路RS232、1路RS485、1路4–20mA模擬輸出、1路4–20mA模擬輸入；多路開關量可供現場選擇
數據功能	可進行實時數據紙質打印
供電 / 尺寸	220V±10%AC / 430×300×800mm

MEASUREMENT PROCESS

01｜代表性取樣
采樣取水係統將具有代表性的水樣輸送至分析儀，供儀器自動取樣分析。

02｜加試劑與加熱
水樣中加入已知量高錳酸鉀和硫酸，在沸水浴中加熱反應。

03｜還原與滴定
加入草酸鈉還原剩餘高錳酸鉀，再以高錳酸鉀標準溶液回滴過量草酸鈉。

04｜計算與傳輸
儀器計算高錳酸鹽指數，並通過4–20mA、RS232或RS485接口對外傳輸。

OPERATION & DATA

觸摸顯示屏
通過觸摸顯示屏查看儀器主頁、狀態、校準、維護、設置和查詢頁麵。

多種測量模式
支持定點、周期及維護測量模式，可根據現場監測頻次進行設置。

用戶權限
說明書設置操作員、普通管理員及高級管理員權限，匹配查詢、校準和參數設置需求。

打印與信號接入
支持實時數據紙質打印；提供數字接口、模擬量與開關量接口用於工程配套。

APPLICATIONS

地表水監測
用於地表水中高錳酸鹽指數濃度的實時在線監測。

生活汙水
用於生活汙水相關場景的 CODmn 在線分析與運行觀察。

工業廢水
適用於工業廢水中高錳酸鹽指數的連續監測和工程數據傳輸。

監測站房配套
可與采水係統、數據采集傳輸係統和水質采樣器配套使用。

INSTALLATION & SAFETY

安裝方式	可壁掛安裝或安放於穩定可靠的台麵；現場也可落地或壁掛式安裝，並采取必要的防震措施。
取樣管路	宜在充分混合、具有代表性的水樣位置取水；采樣管建議使用硬質PVC或PPR管，嚴禁使用軟管；供樣水樣管內部壓力不得超過200kPa。
取樣預處理	水泵可選功率≤1000W的潛水泵或自吸泵；Y型過濾器用於過濾大顆粒物，通常不超過20目。
電氣與接地	使用220V±10%AC電源並正確接地；工作接地電阻應≤4Ω，信號電纜連接應可靠穩定並盡量縮短傳輸距離。
試劑與維護安全	儀器內部含強酸及有害化學品，維護和更換試劑應佩戴防護手套；執行消解步驟時嚴禁打開消解室，維修前應斷電。
